発光ﾀﾞｲｵｰﾄﾞ(LED､OLED)に向ける外部量子収率(EQE)の測定

外部量子効率(EQE)は､光電効果に関連して投入された電子の数に対する順方向に放出された光子の数の比率です｡放出される光子の数が多いほど､効率は高くなります｡EQEは一般的に､ﾁｯﾌﾟ内部のﾐﾗｰの反射率や反射面積等と屈折構造の表面粗さ､ﾌｫﾄﾆｯｸ結晶等に関係しています｡光が無くなり内部に反射･吸収される三つの損失ﾁｬﾈﾙがあります｡そのとき､多様なﾊﾟﾗﾒｰﾀから影響を受けて効率に影響を与えます｡反射角度に対するELの依存性は､外部量子効率(EQE)を測定するための一つの要因だとみなされています｡

EQEはｴﾈﾙｷﾞｰによって変化するため､光の波長に対する性能ｸﾞﾗﾌとして表されることがよくあります｡

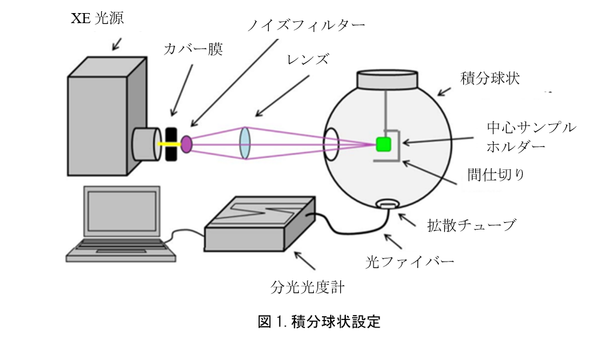

図1によると､ﾕｰｻﾞｰは各波長点で識別しやすくなります｡つまり､波長に基づくEQEの範囲(100%未満)で反射係数を最小化するための最良の点を見つけることができます｡

EQEの測定により､注入された電子あたりの空気から分離された光子の数の尺度を見つけることができます｡これにより､太陽光発電､OLED､LED製品等を介してｴﾈﾙｷﾞｰと材料等に関連する損失を最小限に抑えます｡言い換えれば､EQE測定は電子製品の省ｴﾈ要素を最適化します｡

用途:

• 移動の構造と材料の検査､および再生産のできるﾓｼﾞｭｰﾙの製造の検証
• EQE測定ﾌﾟﾛｾｽ全体を通じて､効果的なｱﾌﾟﾛｰﾁを最適化するための適切な条件を知ることができます｡
• ﾃﾞｨｽﾌﾟﾚｲ用途への利用の観点から発光ﾒｶﾆｽﾞﾑを解明
• 効率を向上させるための優れた診断ﾂｰﾙ
• 移動の構造と材料の検査､再生産のできる生産の検証
• 外部量子効率は､光子が吸収されて電子･中空ﾍﾟｱを生成する確率を提供します｡

測定:

• EQEを計算するには､光子のｴﾈﾙｷﾞｰ､光子の総電力､および電子の電荷を調べる必要があります｡
•
• 表面の侵食破壊に由来する非放射再結合の抑制と側面の光抽出の改善により､EQEを調整できます
• 発光材料のEQEを測定するには､電流および電圧励起､発光性能､有彩色を備えた積分球にｻﾝﾌﾟﾙを設置しなければならない｡｡EQEが高いほど､ﾃﾞﾊﾞｲｽの電流は強くなります｡

ﾒﾘｯﾄ:

• 主要なﾃﾞﾊﾞｲｽの3つの性能(EQE､CE(電流効率)､LE(発光効率))があるとき､異なる発光OLEDを比較する最も代表的であり､それに､EQEしか注入された電子ごとに空気に分離された光子の数を測定できます｡
• 外部量子効率は分解され､波長はﾃﾞﾊﾞｲｽの発光に関与する根本的な物理ﾒｶﾆｽﾞﾑを理解するのに役立つ傾向があります
• 特定の輝度でより低い入力電力で動作する能力は､ｼﾞｭｰﾙの発熱を低減し､したがってﾃﾞﾊﾞｲｽの耐用年数を延ばします｡
• 発光層に導入される電荷ｷｬﾘｱの数を増やし均等化することにより､効率も向上します｡

用途:

EQE測定は､太陽電池､光検出器(ﾌｫﾄﾀﾞｲｵｰﾄﾞ､PD)､ｱﾊﾞﾗﾝｼｪﾌｫﾄﾀﾞｲｵｰﾄﾞ(APD)､電荷対ﾃﾞﾊﾞｲｽｾﾝｻｰ(CCD)､CMOSｲﾒｰｼﾞｾﾝｻｰ(CIS)､発光ﾀﾞｲｵｰﾄﾞ(LED)､有機発光ﾀﾞｲｵｰﾄﾞ(OLED)等の光電効果と相関する最新の光起電力ﾃﾞﾊﾞｲｽまたは発光材料で使用されます｡Ocean Optics (Ocean Insight)のELQ製品ﾗｲﾝは､SNRと迷光が低い光学EQE測定ｼｽﾃﾑとして評価されています｡
